自然因素对尾矿处理防渗膜的破坏机制解析-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >行业动态

自然因素对尾矿处理防渗膜的破坏机制解析

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/5/28

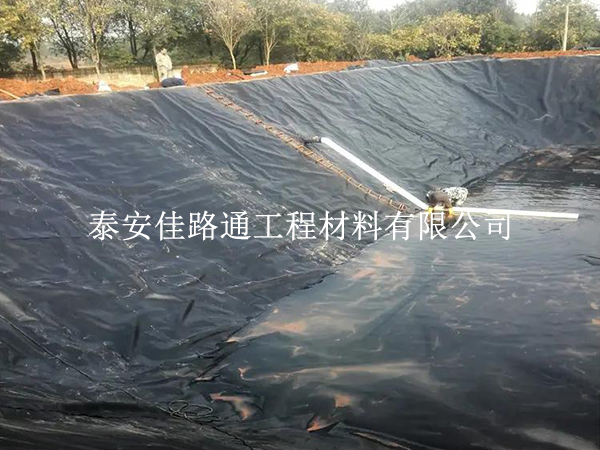

尾矿处理中，防渗膜作为控制污染物扩散的核心屏障，其稳定性直接关系到环境**。然而，自然因素导致的防渗膜损坏问题日益凸显，成为尾矿库长期运行中的关键风险点。本文从地质、气候、水文等多维度解析自然因素对防渗膜的破坏机制，为工程防护提供科学依据。
一、地质活动：隐形的破坏者
1、地基不均匀沉降
尾矿库基础层若存在软土层或地质断层，在尾矿堆积压力下易发生不均匀沉降。以新疆某尾矿库为例，因基础处理不当，HDPE膜在尾矿渣堆体高度增加时发生撕裂，渗透系数从10⁻¹³cm/s骤升至10⁻⁷cm/s，防渗性能失效。这种沉降会导致土工膜局部拉伸变形，甚至撕裂。
2、地震波的冲击
强烈地震引发的振动液化、滑坡等次生灾害，可能直接破坏防渗膜完整性。地震波的瞬时冲击力可使土工膜与基层脱离，形成渗漏通道。
二、**气候：无形的侵蚀者
1、低温脆化效应
在寒冷地区，HDPE土工膜在低温环境下易变脆，抗穿刺性能显著下降。低温导致材料分子链活性降低，脆性增加，易在机械应力或尖锐物作用下产生裂纹。
2、光氧化老化
长期紫外线照射会引发土工膜分子链断裂，导致材料表面龟裂、强度衰减。研究显示，未加抗老化剂的土工膜在户外暴露3年后，拉伸强度可降低40%以上。
三、水文作用：持续的破坏者
1、地下水渗压破坏
地下水位上升时，水压可能超过土工膜的抗浮设计值，导致膜体上浮或锚固失效。某尾矿库因地下水集排系统堵塞，局部水压骤增，引发防渗膜隆起破裂。
2、酸碱渗滤液腐蚀
尾矿渗滤液中含有的重金属离子、酸性物质（如pH<3的强酸性淋溶水）会加速土工膜老化。以某金矿尾矿库为例，渗滤液中的硫化物与HDPE膜发生化学反应，导致膜体溶解、穿孔。
3、冻融循环损伤
在季节性冻土区，土工膜需承受反复冻融作用。冻胀力使膜体与基层剥离，融沉导致膜体褶皱变形，**终形成薄弱点。
四、防护策略建议
1、地质勘察与基础处理
施工前需进行详细地质勘探，识别软土层、断层等隐患区域。对软土地基采用碎石换填、压实等处理措施，确保地基承载力均匀。
2、材料选型与防护
选用耐低温、抗紫外线的土工膜，并添加抗氧化剂、光稳定剂等改性剂。在膜体表面铺设保护层（如土工布、砂石），减少机械损伤和光老化。
3、动态监测与应急修复
建立地下水位、膜体应力等实时监测系统，设置渗漏预警阈值。一旦发现破损，立即采用同材质补丁焊接修复，修复范围需超出破损区域30cm以上。
自然因素对尾矿处理防渗膜的破坏具有隐蔽性、累积性和突发性。通过地质-气候-水文多因素耦合分析，可精准识别风险点，制定针对性防护措施。未来需加强耐候性材料研发和智能监测技术应用，提升尾矿库防渗系统的长期可靠性。

上一篇:防渗膜的四大应用领域：守护**与绿色的创新力量
