高温季养殖防渗膜焊接总失败？5个控温技巧让焊缝滴水不漏-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >公司新闻

高温季养殖防渗膜焊接总失败？5个控温技巧让焊缝滴水不漏

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/7/5

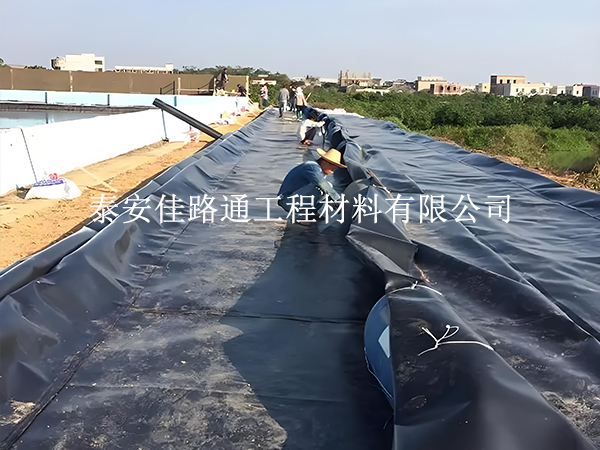

夏季高温暴晒，养殖防渗膜焊接稍不注意就容易出现虚焊、烧焦问题，直接影响防渗效果。想要在炎炎烈日下保障焊接质量？这5个针对性控温技巧，是夏季施工的必备指南！
一、避开高温时段，选对“清凉”施工时间
夏季膜面温度**高可达60℃以上，此时焊接极易导致膜材过热。建议：
错峰作业：避开11:00-15:00的高温时段，选择清晨（6:00-9:00）或傍晚（17:00-19:00）施工。这两个时间段膜材表面温度相对较低，焊接时更易控制温度。
动态监测：施工前用红外测温仪测量膜面温度，若超过40℃，建议暂停焊接，采取降温措施后再作业。
二、降低设备基础温度，避免“火上浇油”
高温环境下，需将焊接设备的基础温度比常温下调10-20℃：
常规膜材温度调整：0.8mm厚HDPE膜，常温焊接温度为280-300℃，夏季需调整至270-280℃；1.2mm厚膜材，常温300-320℃，夏季调整为290-300℃。
分阶段测试：每更换一次焊接区域，先用小块膜材试焊，观察焊缝熔浆挤出情况，微调温度至**佳状态后再正式焊接。
三、多重降温措施，给膜材“物理降暑”
1、遮阳覆盖：在焊接区域上方搭建移动遮阳棚，阻挡阳光直射膜面，可降低膜面温度10-15℃。
2、风冷辅助：使用工业风扇或鼓风机，在焊接时对膜面和焊接设备出风口持续吹风，加速热量散发。注意风向与焊接方向一致，避免影响焊接稳定性。
3、湿布降温：提前用湿布擦拭焊接区域，蒸发散热降低膜面温度，但需确保焊接前膜面完全干燥，防止水汽导致虚焊。
四、关注环境湿度，灵活调整参数
夏季多雨潮湿，空气湿度超过85%时：
适度升温：在基础降低温度的前提下，适当**5-10℃，加速膜材表面水分蒸发，保证熔合效果。
加强检测：每完成10米焊缝，立即用真空检测仪检查密封性，压力需达到25kPa以上，保压30秒无泄漏。
五、焊接后快速冷却，稳固焊缝结构
焊接完成后，需对焊缝进行快速冷却处理：
风冷加速：继续使用鼓风机对焊缝吹风1-2分钟，使焊缝快速定型，避免高温导致变形。
禁止触碰：冷却过程中严禁用手或工具触碰焊缝，防止未完全固化的熔浆移位，影响焊接强度。
夏季养殖防渗膜焊接，温度控制是关键！通过错峰施工、设备调温、物理降温等多重手段，既能避免膜材过热损伤，又能确保焊缝牢固。掌握这些技巧，高温季施工也能让防渗效果稳如泰山！如果在施工中遇到问题，欢迎在评论区交流探讨！

上一篇:防渗土工膜焊接总失败？温度控制的5个黄金法则速收藏
