鱼塘防渗膜底部总破损？6 大原因揪出 “幕后黑手”-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >行业动态

鱼塘防渗膜底部总破损？6 大原因揪出 “幕后黑手”

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/8/2

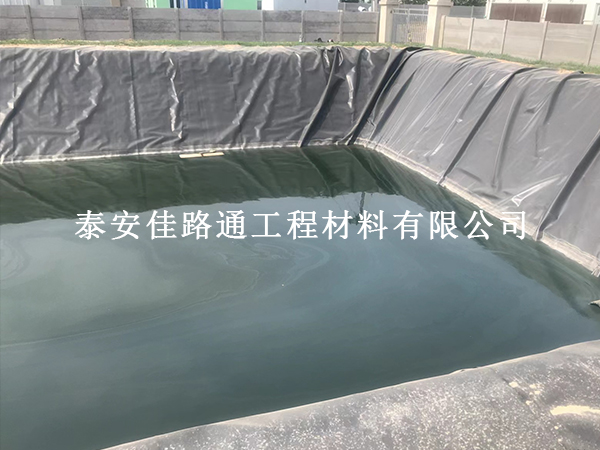

鱼塘防渗膜底部内衬是阻挡池水渗漏的关键屏障，一旦出现破损，不仅会导致水位下降、养殖成本增加，还可能污染周边土壤。想要从根源解决破损问题，必须先理清这 6 大核心原因，针对性采取预防措施！
一、地基处理不到位：暗藏 “穿刺隐患”
硬物未彻底清除
地基内残留的石块（直径＞3cm）、混凝土块、树根等尖锐物，是导致膜材底部破损的主要 “凶手”。铺设膜材前若未清理干净，在养殖过程中，池底承受水体压力（水深 2 米时压力约 20kPa），硬物会刺穿膜材形成孔洞，破损处可见明显穿刺痕迹，周边常伴随撕裂纹路。
关键数据：地基内每平方米存在 1 块直径 5cm 以上的硬物，膜材破损概率会增加 40%，尤其是淤泥层较厚的鱼塘，硬物隐藏在淤泥下更难发现。
地基平整度超标
地基高低差＞5cm 时，膜材铺设后会随地形起伏形成局部褶皱或紧绷，褶皱处积水易加速老化（老化速度比平整区域快 2 倍），紧绷处则因长期受力产生**破损。这类破损多呈长条状，集中在地基凸起与凹陷的过渡区域。
压实度不足
地基压实度＜90%，后期会因沉降不均产生拉扯力，导致膜材底部出现撕裂。软土地基未做换填处理（换填级配砂石厚度＜30cm）时，沉降差可达 10cm 以上，膜材在拉伸应力作用下，3-6 个月内就可能出现破损。
二、材料选型不合理：抗损能力 “先天不足”
膜材厚度不达标
选用厚度＜0.8mm 的 HDPE 膜（鱼塘设计标准为 0.8-1.2mm），抗穿刺和抗拉伸性能不足。在底部硬物和水体压力双重作用下，膜材易被刺穿或撕裂，尤其是养殖高密度鱼类的鱼塘（水体压力更大），破损率比使用 1.0mm 膜材的鱼塘高 50%。
原料掺杂再生料
膜材中再生料占比＞30% 时，会导致材质不均匀、韧性下降，底部内衬在摩擦或受力时易出现局部破损。劣质膜材的抗穿刺强度＜3.2kN，仅为纯原料膜材的 60%，用尖锐物轻划就会产生明显划痕（深度＞0.2mm）。
耐候性指标不合格
未添加抗氧剂（含量＜1%）的膜材，长期接触池水（含微生物、有机物）会加速老化，底部内衬变脆易开裂。这类破损多呈网状，从局部扩散至周边，用手弯折破损处膜材会出现粉末状脱落。
三、施工操作不规范：人为损伤 “雪上加霜”
铺设时拖拽摩擦
膜材铺设过程中直接在地面拖拽（摩擦距离＞5 米），与地基硬物摩擦产生划痕或局部磨损，底部内衬厚度会减少 0.1-0.2mm，后期在压力作用下划痕扩展为裂缝。统计显示，拖拽铺设的膜材，底部破损率是人工抬放的 3 倍。
焊接时过度拉伸
为追求 “平整” 强行拉伸膜材（拉伸量＞3%），底部内衬长期处于张力状态，焊缝边缘易出现微裂。尤其是边角处，过度拉伸会导致膜材与地基贴合不紧密，形成 “架空” 区域，积水后加速破损。
保护层铺设滞后
膜材焊接完成后，未在 24 小时内铺设底部保护层（如 30cm 厚素土），膜材直接暴露，施工人员踩踏、工具掉落（如铁锹、石块）会造成局部破损。保护层缺失的区域，膜材底部破损率会增加 60%。
四、养殖过程中的机械损伤：日常操作 “隐形破坏”
清塘工具使用不当
用铁锹、耙子等金属工具清理池底淤泥时，若操作不当（如工具碰到膜材），会直接划破底部内衬，形成长条形破损（长度＞10cm）。尤其是淤泥较厚的鱼塘，工具插入深度控制不当，极易损伤膜材。
投放硬物未处理
向鱼塘投放砖块、水泥管等养殖设施时，未在底部铺垫缓冲材料（如土工布），硬物坠落冲击会导致膜材底部出现孔洞（直径＞5cm）。数据显示，10kg 以上的硬物从 1 米高度坠落，可击穿 0.8mm 厚的膜材。
增氧设备安装问题
增氧机底座未固定牢固，运行时因震动与膜材底部摩擦，会造成局部磨损（厚度减少 0.3mm 以上）；气管接头松动，金属部件与膜材长期接触，也会导致点状破损。
五、生物与化学侵蚀：缓慢损伤 “积少成多”
水生生物破坏
小龙虾、河蟹等甲壳类生物在池底打洞，其螯足会划伤膜材底部内衬；大量藻类附着膜面形成生物膜，分泌的酶类会分解膜材表面，导致局部老化破损。这类破损多分布在水生生物密集区，破损边缘可见生物活动痕迹。
化学物质腐蚀
过量投放生石灰（pH 值＞10）或消毒剂（如高锰酸钾浓度＞5mg/L），会破坏膜材的化学稳定性，底部内衬出现溶胀、变色，强度下降 30% 以上。长期使用高浓度化学药剂的鱼塘，膜材底部 1-2 年内就可能出现大面积破损。
底泥淤积压迫
池底淤泥厚度＞30cm 时，在水体压力作用下会形成局部高压区，膜材底部因长期受压产生塑性变形，薄弱处易开裂。淤泥中含有的尖锐贝壳、石子，也会在压力作用下刺穿膜材。
六、环境因素影响：自然力量 “持续施压”
冻融循环破坏
北方地区冬季鱼塘结冰（冰层厚度＞10cm），底部膜材随水体冻结膨胀，解冻后收缩，反复冻融循环会导致膜材微观结构受损，弹性下降。3 个冻融周期后，膜材底部破损率会上升 25%，多呈放射状裂纹。
地下水反渗冲击
地下水位较高的鱼塘，若未设置排水盲沟，地下水会向上反渗，导致膜材底部出现鼓包，鼓包处膜材因拉伸产生破损。鼓包直径＞50cm 时，破损概率可达 80%，且修复后易再次破损。
地震或地质沉降
地震烈度＞6 度的区域，地基发生轻微位移会拉扯膜材底部；岩溶地区因地下溶洞发育，地基局部塌陷，会导致膜材撕裂，这类破损面积较大（＞1㎡），边缘不规则。
鱼塘防渗膜底部内衬破损是多因素共同作用的结果，地基隐患、材料缺陷、养殖操作不当是主要诱因。解决问题需从源头把控：施工前彻底清理地基硬物、选用 1.0mm 以上纯原料膜材、规范铺设与养殖操作，同时定期检查底部状况（每季度排水检查 1 次）。若发现破损，需在 24 小时内用同材质膜材修补，补丁面积比破损处大 20cm×20cm 以上。养殖中遇到复杂破损场景，欢迎在评论区留言探讨解决方案！

上一篇:堤坝护坡工程铺设防渗土工膜是如何固定的？
