提升养殖防渗膜延伸率，增强抗裂性能的实用方法-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >公司新闻

提升养殖防渗膜延伸率，增强抗裂性能的实用方法

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/8/9

养殖防渗土工膜的延伸率是衡量其抗变形能力的关键指标（即膜材被拉伸至断裂时的伸长百分比），足够的延伸率能让膜材适应地基沉降、水温变化等带来的拉伸应力，减少撕裂风险。若延伸率不足（养殖用膜标准≥400%），膜材易脆化开裂。掌握实用方法，可有效提升延伸率，让膜材更 “耐拉”。
1、选对原料与配方，奠定高延伸率基础
优先用纯原料基材，选用纯度≥95% 的 HDPE（高密度聚乙烯）原生料，原生料分子链完整，延伸性能优异（断裂伸长率可达 500%-600%）。避免使用再生料占比＞20% 的养殖防渗膜膜材，再生料分子链断裂严重，会使延伸率下降 30%-50%（仅 200%-300%）。鉴别方法：原生料膜材弯折 180° 无白痕，再生料膜材弯折后易出现白色折痕（分子链断裂表现）。
合理添加增韧助剂，优质养殖防渗膜膜材会添加 5%-8% 的 EVA（乙烯 - 醋酸乙烯共聚物）作为增韧剂，可提升延伸率 15%-20%；同时添加 0.5%-1% 的抗氧剂（如 1010 型），防止原料氧化导致分子链脆化。选购时查看检测报告，确保 “断裂伸长率” 指标≥400%（纵向、横向均需达标）。
控制养殖防渗膜膜材密度与厚度，养殖用膜推荐密度 0.94-0.96g/cm³（密度过高会降低柔韧性），厚度 1.0-1.5mm 为宜。相同原料下，1.2mm 厚膜材比 0.8mm 厚的延伸率高 10% 左右，且抗穿刺性更优，适合地基沉降较大的养殖池。
2、优化生产工艺，增强膜材延展性
精准控制挤出温度，生产时挤出机各区温度需匹配原料特性：喂料段 160-180℃，熔融段 180-200℃，模头段 190-210℃。温度过低（＜180℃）会导致原料塑化不完全，分子链分布不均，延伸率下降；温度过高（＞220℃）会使分子链断裂，延伸率降低 20% 以上。
采用双向拉伸工艺，相比单向拉伸，双向拉伸工艺可使养殖防渗膜膜材纵向、横向延伸率更均衡（差异≤10%）。拉伸比控制在 3:3（纵向：横向），能让分子链沿两个方向均匀排列，避免单向受力时易断裂的问题。经双向拉伸的养殖防渗膜膜材，在养殖池边坡等需多角度受力的区域更耐用。
冷却定型阶段控温，养殖防渗膜膜材挤出后，冷却水温需逐步降低（从 60℃降至 25℃），避免骤冷导致分子链收缩不均。冷却辊转速与牵引速度匹配（误差≤5%），防止膜材在定型时被过度拉伸产生内应力，影响后期延伸性能。
3、规范施工操作，避免延伸率受损

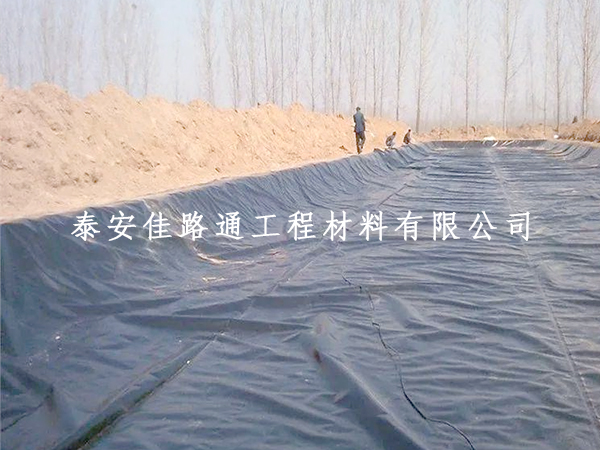

铺设时预留足够伸缩量，养殖防渗膜膜材铺设需按养殖池长度预留 2%-3% 的伸缩量（如 50 米长池底预留 1-1.5 米），避免因紧绷导致延伸空间不足。边坡铺设时，养殖防渗膜膜材应自然垂落贴合坡面，禁止强行拉扯（过度拉伸会使实际延伸率下降至标准值的 60%）。
焊接参数适配延伸需求，焊接温度过高（＞350℃）会使膜材边缘碳化，焊接区延伸率降低 50%，需按养殖防渗膜厚调整温度（1.0mm 膜材用 300-320℃）；焊接压力控制在 0.3-0.5MPa，压力过大会挤压熔浆，导致焊缝处膜材变薄，延伸性能下降。
避免机械损伤破坏分子链，铺设时禁止拖拽膜材（与地面摩擦会造成表面分子链断裂），需 4 人协同抬放（每 10 米设 1 个支点）。施工工具（如铁锹、焊枪）避免直接接触养殖防渗膜膜面，防止划伤形成应力集中点（划伤处延伸率仅为完好区域的 30%）。
4、控制使用环境，延缓延伸率衰减
减少化学药剂腐蚀，养殖中泼洒生石灰、消毒剂时，浓度需严格控制：生石灰≤20mg/L，漂白粉≤10mg/L。高浓度化学物质会破坏膜材分子链，使延伸率每年下降 8%-10%。建议采用生物制剂替代部分化学药剂（如 EM 菌改底），减少对养殖防渗膜膜材的侵蚀。
做好紫外线防护，膜材暴露区域（如池边锚固带）需覆盖 20cm 厚素土或遮阳网（遮光率≥70%），紫外线每年会使未防护的膜材延伸率下降 15%。夏季高温时，可向池内加注新水至**高水位，减少膜材受阳光直射的面积。
避免低温脆化影响，北方地区冬季需保持池水深≥1 米（冰层下水温≥4℃），低温（＜0℃）会使养殖防渗膜膜材玻璃化转变温度升高，延伸率暂时下降 30%，此时禁止在养殖防渗膜膜材上方碾压或施工，防止脆断。
5、针对性强化技巧，适配养殖场景需求
边坡区域选用高延伸率养殖防渗膜膜材，边坡因沉降易产生横向拉伸，建议单独选用断裂伸长率≥500% 的膜材，并用 “之字形” 铺设增加缓冲，比直线铺设的抗拉伸能力提升 40%。
接缝处做补强处理，在焊缝两侧 5cm 处，额外焊接宽 10cm 的补强膜（与原膜材同材质），补强养殖防渗膜延伸率需≥原膜材的 90%，可增强接缝处的整体延伸性能，避免受力时从焊缝开裂。
定期**保持膜材张力稳定，养殖过程中，水位波动控制在 ±30cm / 天以内，频繁大幅降水位会使膜材因负压被拉扯，长期会导致延伸率**衰减（1 年内下降 20%）。
6、检测与维护，及时掌握延伸率状态
日常简易检测，每月随机选取膜材样品（10cm×10cm），用手缓慢拉伸至原长度的 1.5 倍，松手后能回弹且无裂纹，说明延伸率良好；若拉伸时发白、回弹慢，需进一步检测。
年度专业检测，委托第三方检测机构，测试膜材 “断裂伸长率”，若纵向＜350% 或横向＜300%，需对对应区域进行补强（如铺设新膜覆盖）。重点检测养殖池角落、边坡底部等易受力区域。
破损修复用高延伸补丁，修复破损时，补丁养殖防渗膜材的延伸率需≥原膜材的 80%，采用挤压焊接（焊缝宽≥5cm），比热熔焊接的接缝延伸性能更优，可承受更大拉伸变形。
提升养殖防渗土工膜的延伸率，核心是 “选对材料 + 规范施工 + 科学维护”。高延伸率的膜材能适应养殖池的各种变形，大幅降低开裂风险。若养殖池出现膜材拉伸断裂情况，需优先检查延伸率是否达标，再针对性优化铺设和使用方式。关于不同养殖模式（如高位池、土池）的延伸率适配技巧，欢迎在评论区留言交流！

上一篇:固废填埋场铺设防渗土工膜前对施工场地的关键要求
