固体尾矿库铺防渗土工膜，这些细节技巧要掌握-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >行业动态

固体尾矿库铺防渗土工膜，这些细节技巧要掌握

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/9/9

固体尾矿库的防渗土工膜铺设，需适配尾矿含腐蚀性物质、长期承受尾矿荷载、防渗漏要求严苛的特点。把握关键细节技巧，能确保土工膜整体性与密封性，降低尾矿渗漏污染土壤、地下水的风险，保障尾矿库**运行。
一、前期准备：适配尾矿库特性的基础把控
1. 膜材选型：优先耐腐、高强度类型
根据尾矿成分（如是否含酸性、碱性物质）选择耐腐蚀性强的土工膜，通常选用 HDPE 土工膜（厚度不低于 1.5mm，添加抗老化、抗腐蚀助剂），若尾矿含强腐蚀性介质，需额外铺设土工布作为隔离层，避免膜材直接接触腐蚀源。
核对膜材质量证明文件，需符合尾矿库防渗专项标准，重点检查膜材拉伸强度、断裂伸长率、抗穿刺性能，确保能承受尾矿长期荷载与施工过程中的外力冲击。
2. 地基处理：兼顾平整与承载力
彻底清理地基表面的碎石、尖锐物、杂草，尤其需移除尾矿残留的块状硬物（如废矿石、金属碎屑），避免刺穿膜材；对凹凸不平区域，用级配砂石找平，确保地基平整度误差不超过 5cm（用 2 米靠尺检测），坡度符合设计要求（通常不大于 1:3）。
对软土地基或承载力不足区域，需铺设土工格栅或压实素土层加固，压实度达到 90% 以上，防止后期地基沉降导致膜材拉伸破损。
二、铺设过程：贴合尾矿库荷载与防渗需求

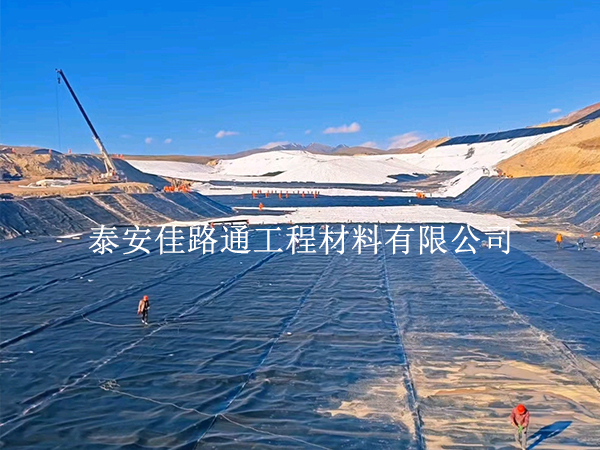

1. 铺设方向与松弛度控制
沿尾矿库边坡走向与库底长度方向铺设，减少横向接缝（横向接缝受尾矿荷载挤压易开裂），膜材展开时预留 5%-8% 的松弛度（适配后期尾矿堆积产生的地基微沉降），避免过度拉伸导致膜材分子链紧绷，降低抗裂性能。
铺设时禁止拖拽膜材（底部垫无纺布减少摩擦），施工人员需穿软底鞋，禁止在膜材上堆放重物，若需临时堆放，需铺垫木板分散压力，防止膜材局部受压破损。
2. 临时固定：适配边坡与库底的双重需求
库底区域：按 1.5-2 米间距用 U 型固定钉（材质为不锈钢或防腐处理钢材）固定膜材，边缘区域加密至 1 米，确保膜材紧贴地基，无空鼓；
边坡区域：每铺设 1 米需增设一排固定钉，且在边坡中部、顶部增设锚固沟（宽度不小于 30cm），将膜材边缘嵌入锚固沟，用混凝土浇筑固定，防止边坡膜材受尾矿下滑力拉扯移位。
三、焊接操作：针对尾矿库的密封强化技巧
1. 焊接参数：结合环境与膜材调整
焊接前在废膜上试焊，根据环境温度、膜材厚度调整参数（如 1.5mm HDPE 膜，双轨热熔焊温度通常为 180-200℃，行走速度 2-3m/min），若尾矿库区域风力大于 5 级，需搭建防风棚，避免风导致焊缝冷却过快，影响熔合质量。
焊接时优先采用双轨热熔焊，形成连续的双焊缝（中间预留检测通道），焊缝宽度不小于 10mm，两侧熔边宽度均匀（5-8mm），确保焊缝强度不低于膜材本体强度的 80%。
2. 接缝处理：重点强化薄弱区域
相邻膜材搭接宽度不小于 10cm，搭接前用酒精清理搭接面的灰尘、油污，确保无杂质影响熔合；对边坡与库底衔接的拐角处，先用双轨热熔焊焊接平面区域，再用挤压焊枪补焊拐角内侧，形成 “双焊缝 + 挤压焊” 的双重密封，避免拐角处因应力集中导致焊缝开裂。
焊接完成后，立即用真空检测仪对焊缝逐段检测（负压达到 0.02MPa 时保压 30 秒），若发现虚焊、漏焊，需用挤压焊枪补焊，补焊区域超出缺陷范围 5cm 以上。
四、特殊区域：尾矿库关键部位的细节处理
1. 排水盲沟周边：防渗漏与排水兼容
排水盲沟（用于排出库底渗水）周边铺设膜材时，需在盲沟外侧预留 50cm 宽的膜材搭接边，将膜材与盲沟周边的防渗层密封焊接，避免尾矿水从盲沟与膜材的间隙渗漏。
盲沟顶部需覆盖土工布，再铺设膜材，防止盲沟内的碎石刺穿膜材，同时确保排水通畅，不影响膜材密封性。
2. 尾矿入库口：抗冲击与耐磨防护
尾矿入库口（尾矿集中下落区域）的膜材表面，需额外铺设一层耐磨土工布或橡胶垫，用专用胶黏剂与土工膜贴合，增强膜材抗冲击、耐磨性能，避免尾矿高速下落导致膜材磨损破损。
入库口周边的膜材接缝，需加密焊接，并用混凝土压边固定，防止尾矿冲击导致接缝开裂。
五、后期防护：适配尾矿长期堆积的维护技巧
1. 保护层铺设：兼顾防护与荷载传递
焊接验收合格后，及时铺设保护层（通常为压实素土、卵石层，厚度不小于 30cm），保护层材料需筛选去除尖锐杂质，铺设时采用轻型压路机分层压实，避免重型机械直接碾压膜材，防止膜材受挤压破损。
保护层顶部需与尾矿堆积进度同步，避免膜材长期暴露在阳光下（防止老化）或受雨水冲刷。
2. 定期检查：重点监测荷载与渗漏
定期检查膜材覆盖区域的沉降情况，若发现局部沉降过大，需及时补充保护层材料，避免膜材过度拉伸；对焊缝区域、入库口、排水盲沟周边等关键部位，每季度用渗漏检测仪检测，若发现渗漏点，需立即排水、清理尾矿后修补，防止渗漏扩大。
固体尾矿库铺设防渗土工膜的核心细节，在于 “适配尾矿特性、强化密封、抗荷载抗冲击”。每个环节按技巧操作，能有效提升防渗效果，延长土工膜使用寿命，保障尾矿库生态与**。若施工中遇到复杂地形（如深凹型库底、陡峭边坡），建议咨询专业尾矿库防渗团队，制定定制化方案。关于具体细节的疑问，可在评论区交流探讨。

上一篇:蓄水池防渗膜总被刺破？这些方法能有效规避
