蓄水池防渗膜焊接咋精准？这些技巧封得严
浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/9/22

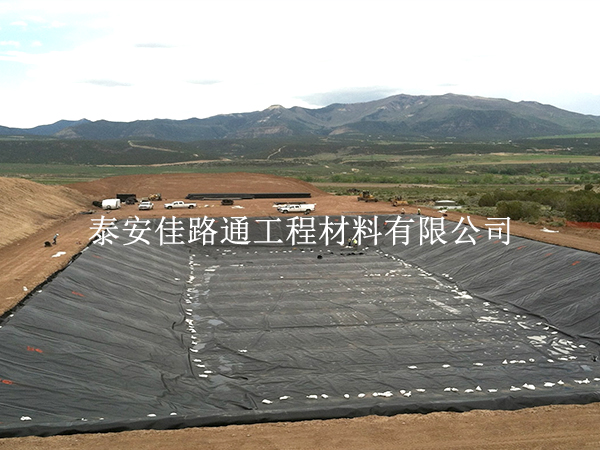

蓄水池防渗膜的焊接精度直接决定防渗效果，哪怕毫米级的偏差或虚焊，都可能导致后期渗漏。需围绕蓄水池的平面、边坡等不同场景，从定位、参数、操作到检测全环节把控精准度，以下梳理核心技巧。一、焊接前精准准备：杜绝源头偏差1. 膜材定位与搭接精准化按蓄水池排版图，用粉笔在膜材表面标记搭接边线（提前算好搭接宽度，边线要直），对边坡与池底衔接处，标记圆弧过渡线（避免直角搭接导致焊接错位）。铺设膜材时，将膜材边缘与标记线对齐，用沙袋沿边线压实固定（每 50cm 放 1 个沙袋，防止膜材移位），搭接边偏差控制在可接受范围，确保焊接时无需反复调整。2. 搭接面清理与设备调试精准用软毛刷沿搭接边清理泥沙，若有油污用酒精擦拭，潮湿区域用吹风机吹干（水分会破坏熔合精准度），确保搭接面 “无杂质、无潮气”。选用带刻度显示的双轨热熔焊机，提前在废膜上试焊：根据膜材厚度、环境温度，精准调试温度、速度、压力参数，直至焊缝出现均匀双熔边，剥离测试时膜材本体撕裂而焊缝完好，锁定参数后贴好标识，禁止施工中随意改动。二、核心焊接：操作精准把控密封关键1. 平面区域精准焊接焊机沿搭接边线匀速行进，操作人员紧盯焊机刻度标尺，确保行走轨迹与边线完全重合（偏差不超 2mm），避免因走偏导致焊缝过宽或过窄。焊接时保持速度稳定（匀速前进，不忽快忽慢），压轮与膜材紧密贴合，若遇轻微褶皱，立即停机用手展平膜材再继续，禁止带褶皱焊接（会导致局部熔合不充分）。焊机启停时，在焊缝端点多焊一小段（端点易虚焊，延长焊接长度强化密封），端点需落在锚固沟范围内，后期无需裁剪。2. 边坡区域精准焊接边坡焊接采用 “分段固定 + 精准走焊”：每铺设 1 米膜材用 U 型固定钉加密固定（防止膜材下滑导致搭接错位），焊接时 1 人扶膜对齐边线、1 人操作焊机，扶膜人员需同步跟随焊机速度，确保搭接边始终贴合标记线。坡度较陡时，在焊机上加装导向轮（沿边线滚动，辅助控制轨迹），焊接速度比平面区域稍慢，确保熔料充分填充，焊缝与边坡贴合紧密。三、特殊区域：精准处理**薄弱点1. 拐角与搭接重叠处精准焊拐角处按提前标记的圆弧线，先将膜材展平，用挤压焊枪沿圆弧内侧预焊固定，再用双轨焊机沿外侧主焊缝焊接，**后用挤压焊枪补焊内侧缝隙，形成 “双焊密封环”，补焊时焊条需与膜材同材质，焊缝宽度要均匀。搭接重叠区域（需多层焊接时），先清理重叠处空气，用辅助压轮压实，再分层焊接，每层焊缝要错开，避免重叠处出现气泡或虚焊。2. 设备基础穿膜处精准焊在膜材上按设备尺寸精准开孔，孔洞边缘用砂纸打磨光滑，将膜材套入设备套管后，用挤压焊枪沿套管与膜材衔接处做环形焊接，焊缝宽度一致，且需重叠 1-2cm 形成封闭圈。焊接后用直尺检查焊缝平整度，若有凹陷立即补焊，确保套管周边密封无死角。四、焊后精准检测：杜绝隐性漏点1. 外观与密封性精准检测每焊完一段，立即目视检查：双焊缝需连续完整，无断焊、气泡，熔边宽度均匀；用真空检测仪沿焊缝逐段检测，密封罩要精准扣在双焊缝中间的检测沟，负压保压 30 秒，若压力表无下降、无气泡，即为合格。对拐角、穿膜等关键区域，额外用充气检测法：用密封塞封堵焊缝空腔，充气至标准压力，30 分钟内压力无降才算精准密封。2. 精准整改与复检发现漏焊、虚焊时，用记号笔精准标记缺陷位置与范围，用挤压焊枪补焊，补焊区域需超出缺陷边缘，补焊后用真空检测仪复测，直至检测合格。焊缝若出现走偏，需切除偏差部分，重新按精准流程焊接，确保整改后焊缝符合标准。五、收尾精准防护：保障长期密封焊接完成后 2 小时内，用土工布精准覆盖焊缝（只盖焊缝及周边，不浪费材料），禁止在焊缝区域堆放工具或行走；后续铺设保护层时，在焊缝上方铺垫木板，避免机械碾压导致焊缝变形。蓄水池防渗膜精准焊接的核心是 “定位准、参数精、操作稳、检测严”，每个环节都不能马虎。尤其要重视边坡、拐角等复杂区域的精准处理，才能确保焊接质量，避免后期渗漏。若对大跨度蓄水池或复杂地形的焊接有疑问，建议咨询专业团队，制定精准焊接方案。
