人工湖防渗膜搭接总出问题？这些处理技巧超实用
浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/9/28

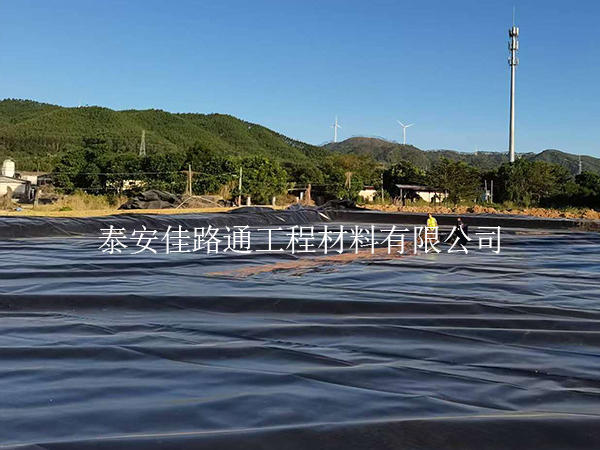

人工湖防渗膜的搭接质量直接决定整体防渗效果，若搭接不规范，易出现缝隙、虚接，后期蓄水时极易渗漏。需结合人工湖平面、边坡、拐角等不同区域的特点，用针对性技巧处理搭接，才能筑牢密封防线。以下梳理核心处理技巧。一、搭接前：做好基础准备，避免先天隐患1. 膜材与搭接面预处理优先选用同材质、同厚度的防渗膜（不同材质搭接易因熔合不兼容开裂），提前检查膜材边缘：若有毛边、氧化层，用专用刀具裁剪平整，再用砂纸轻磨搭接边（增强焊接时的熔合附着力）。彻底清理搭接面杂物：人工湖施工易残留泥沙、石子，需用软毛刷沿搭接方向清扫，顽固污渍用湿布配合中性清洁剂擦拭；若基面潮湿或膜材表面有露水，用吹风机吹干（水分会导致搭接焊接时起气泡），确保搭接面 “无杂质、无潮气、无油污”。2. 明确搭接参数与定位按设计要求确定搭接宽度（需符合人工湖防渗工程标准），用粉笔在膜材上标记搭接边线，确保相邻膜材边缘对齐，无错边、重叠不足的情况。对大面积湖体，提前绘制搭接排版图：让搭接缝避开边坡拐角、穿膜管道等复杂区域，优先沿湖体长边方向布置搭接缝（减少横向搭接数量，降低渗漏风险），避免搭接缝交叉重叠（交叉处易形成密封死角）。二、不同区域搭接处理：针对性破解场景难题1. 湖底平面区域：平整搭接，强化焊接平面区域膜材铺设时，保持膜材自然展开，预留 3%-5% 松弛度（适配后期地基微沉降，避免搭接缝受拉），按标记的边线对齐搭接边，用沙袋沿搭接边压实固定（防止焊接时膜材移位）。焊接采用双轨热熔焊机：沿搭接边线匀速行进，确保焊机走行轨迹与边线完全重合，焊接后形成连续的双焊缝（中间预留检测通道），熔边宽度需均匀（无断边、鼓泡），避免因走偏导致搭接缝宽窄不一。2. 边坡区域：抗滑搭接，稳定贴合边坡膜材受重力易下滑，搭接时需 “先固定后对齐”：每铺设 1 米膜材，用 U 型固定钉在距搭接边 10cm 处加密固定（固定钉垂直打入基面，避免倾斜破坏膜材），再调整相邻膜材的搭接位置，确保边线对齐。搭接宽度可适当加宽（比平面区域略宽），焊接时减慢焊机速度（避免焊机下滑导致焊道跑偏），同时调大压轮压力（增强膜材贴合度），每焊完 2 米暂停检查一次搭接对齐情况，防止因膜材移位导致搭接失效。3. 拐角与穿膜区域：特殊处理，杜绝死角（1）边坡与湖底拐角先将拐角处基面修整为圆弧过渡（替代直角，减少搭接缝应力集中），膜材裁剪成扇形（贴合拐角弧度，避免折叠产生缝隙），扇形膜材的搭接边需与相邻膜材的搭接边平顺衔接，无明显褶皱。搭接焊接采用 “先主焊后补焊”：用双轨焊机沿圆弧切线方向焊接主搭接缝，再用挤压焊枪沿拐角内侧补焊一圈，形成 “双缝密封环”，补焊时焊条需与膜材同材质，确保熔料填满拐角缝隙。（2）穿膜管道周边在膜材开孔处围绕管道裁剪出放射状切口（切口长度适配管道直径，避免膜材紧绷），将膜材紧贴管道壁，调整膜材搭接边：让搭接缝避开管道正下方，与管道边缘保持一定距离（防止管道震动影响搭接缝）。搭接焊接时，先焊膜材与管道的衔接缝（用挤压焊枪环形焊接），再焊相邻膜材的搭接缝，搭接缝与管道衔接缝之间需重叠 1-2cm，形成封闭的密封圈，避免水体从管道与膜材的间隙渗入。三、搭接后：做好质量把控，避免后期渗漏1. 即时外观与密封性检查搭接焊接完成后，立即目视检查：搭接缝的焊缝需连续完整，无断焊、跳焊，双焊缝的熔边清晰均匀；用手轻掰搭接缝处膜材，若焊缝无开裂、膜材本体撕裂，说明搭接熔合合格。对搭接缝进行密封性检测：平面区域用真空检测仪逐段检测（密封罩扣在双焊缝中间的检测通道，抽真空后保压无下降为合格）；拐角、穿膜区域用肥皂水涂抹焊缝表面，观察是否有气泡（无气泡说明密封完好）。2. 后期防护与维护搭接缝检测合格后，24 小时内铺设保护层（如土工布、细砂层），避免搭接缝长期暴露在阳光下（紫外线会加速焊缝老化）或受外力撞击（如施工机械碾压）。人工湖蓄水前，再次检查搭接缝区域：若发现保护层移位或膜材搭接处有破损，及时修补（用同材质补丁焊接覆盖），确保搭接质量无隐患后再蓄水。人工湖防渗膜搭接处理的核心是 “准备到位、分区适配、严控质量”，每个环节都需围绕 “防渗漏、抗风险” 展开。尤其要重视边坡、拐角等特殊区域的搭接，这些部位是渗漏高发点。若对大面积湖体或复杂地形的搭接有疑问，建议咨询专业防渗施工团队，制定定制化搭接方案，确保整体防渗效果稳定。
