养殖防渗膜焊接秘籍：打造滴水不漏的养殖防线
浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/10/20

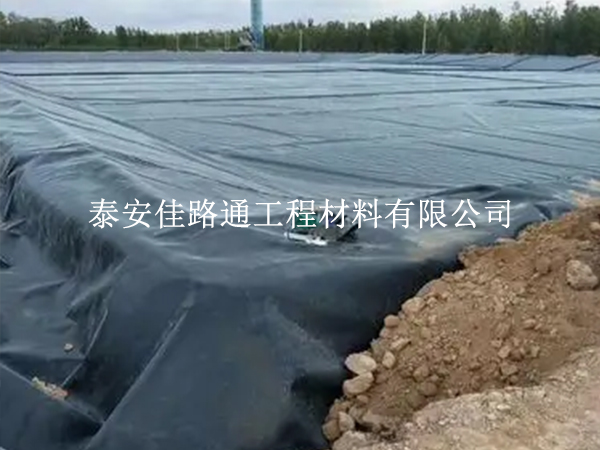

焊接前的关键准备在进行养殖防渗膜焊接之前，一系列的准备工作至关重要，这些步骤直接关系到焊接质量与工程的防渗效果。防渗膜质量检查：对采购的防渗膜进行细致的质量检查，查看是否有破损、孔洞、裂纹等缺陷。使用专业的测厚仪测量膜的厚度，确保其符合设计要求，一般养殖防渗膜厚度多在 0.5 - 2.0mm 之间 。同时，检查膜的外观是否平整，有无明显的杂质、气泡等，保证材料本身质量过关。焊接机调试：焊接机是焊接工作的核心设备，调试至关重要。接通电源预热焊接机，让其达到稳定的工作温度。不同的防渗膜材质和厚度对应不同的焊接温度、速度和压力参数，需根据实际情况调整。比如，常见的 HDPE 防渗膜，焊接温度一般在 250 - 350℃，焊接速度控制在 0.2 - 0.3 米 / 分钟。调试完成后，先在小块防渗膜试样上进行焊接测试，观察焊缝的成型、牢固程度，进一步微调参数，直到获得满意的焊接效果。试样测试：在正式焊接前，进行试样测试是必不可少的环节。裁剪两块尺寸合适的防渗膜，按照实际施工的搭接宽度和焊接工艺进行焊接，制成试样。对试样进行剥离试验和剪切试验，剥离试验主要检测焊缝的剥离强度，要求焊缝在受到一定拉力时不轻易分离；剪切试验则检验焊缝抵抗剪切力的能力。只有试样测试结果满足相关标准和工程要求，才能进行大规模的正式焊接。施工环境选择：选择适宜的施工天气，应避免在雨天、大风天或湿度较大的环境下焊接。雨水会使防渗膜表面潮湿，影响焊接的牢固性；大风可能导致膜面晃动，难以保证焊接的稳定性和均匀性；高湿度环境可能在焊接过程中产生水汽，形成气孔等缺陷。理想的施工温度一般在 5 - 40℃，风力小于四级，保证焊接工作在良好的环境下进行。人员培训：操作人员的技能水平直接影响焊接质量，必须对其进行专业培训。培训内容包括焊接机的操作方法、不同参数的设置、焊接工艺的流程、质量检测标准以及**注意事项等。确保操作人员熟悉设备性能，掌握焊接技巧，能在实际操作中及时发现并解决问题，**焊接工作的质量和效率。焊接操作核心要点表面清洁与对接：在焊接前，使用干净的抹布、酒精或专用清洁剂，彻底清除防渗膜表面的油脂、湿气、灰尘、杂物等，这些杂质会阻碍焊接，降低焊缝的牢固性。将两块需焊接的防渗膜边缘对齐，保证搭接宽度符合要求，一般为 10 - 15cm ，避免出现错位、褶皱，可使用夹具或胶带临时固定，为后续焊接提供良好条件。焊接参数控制：焊接过程中，精准控制焊接机的温度、速度和压力至关重要。温度是使防渗膜材料熔融的关键，温度过低，膜材无法充分熔融，焊缝强度不足；温度过高，膜材会被烧焦、碳化，同样影响焊接质量。焊接速度要与温度相匹配，速度过快，焊缝加热不充分；速度过慢，膜材易过热变形。压力则确保熔融的膜材紧密结合，压力过小，焊缝不密实，存在渗漏隐患；压力过大，可能导致膜材变薄甚至破损。在焊接过程中，需时刻关注焊接机的运行状态，根据实际情况微调参数。焊接后冷却处理：焊接完成后，焊缝需要一定时间自然冷却。在冷却过程中，焊缝处的膜材逐渐固化，形成稳定的连接结构。切勿在焊缝未冷却时施加外力，如拉扯、折叠等，否则可能导致焊缝开裂、脱焊，影响防渗效果。一般冷却时间根据环境温度、膜材厚度等因素而定，大约在几分钟到十几分钟不等 。焊接质量检测妙招目视检查：完成焊接后，先进行目视检查。观察焊缝外观是否平整光滑，有无明显的凹凸不平、气泡、孔洞、裂纹、虚焊、脱焊等缺陷。焊缝宽度应均匀一致，符合设计要求，一般双焊缝宽度在 10 - 15mm ，单焊缝宽度在 6 - 8mm 。若发现焊缝有明显的不连续或外观缺陷，需及时返工处理。气压测试：对于双焊缝的防渗膜，可采用气压测试法检测焊缝的密封性。使用专用的气压检测设备，将焊缝两端密封，通过气泵向焊缝空腔内充气，达到规定的气压值，一般为 0.2 - 0.3MPa 。保持压力 3 - 5 分钟，观察气压表读数，若气压无明显下降，说明焊缝密封性良好；若气压下降过快，则表明焊缝存在漏点，需要找出漏点进行补焊，补焊后再次进**压测试，直至合格。真空测试：真空测试主要用于检测单焊缝或难以进**压测试的部位。用真空罩覆盖在焊缝上，通过真空泵抽气，使真空罩内形成一定的负压，一般为 - 0.05 - - 0.08MPa 。若焊缝无渗漏，真空罩内将保持稳定的负压状态；若有气泡冒出，则说明焊缝有漏洞，需对漏点进行标记，然后进行修补，修补后重新测试。剥离试验：随机抽取一定数量的焊接试样，进行剥离试验。使用拉力试验机，以一定的速度（如 50 - 100mm/min ）对焊缝进行垂直方向的剥离，记录剥离过程中的**大拉力。当焊缝的剥离强度达到或超过防渗膜母材强度的 80% 时，可认为焊缝质量合格；若剥离强度过低，说明焊缝结合不牢固，需要分析原因并改进焊接工艺。电火花测试：利用电火花检测仪检测焊缝，尤其适用于检测挤压焊接的单焊缝。在焊接时，将一根细铜丝埋入焊缝中，检测时，将检测仪的探头沿着焊缝移动，当焊缝存在缺陷、孔隙或与地面连通时，检测仪会产生明亮的电火花。若检测过程中无电火花出现，则证明焊缝合格；若出现电火花，需对缺陷部位进行修复，修复后再次检测 。常见问题与解决之道温度变化影响及应对：温度对养殖防渗膜的焊接和使用影响显著。在高温环境下，防渗膜变软，焊接时易出现变形、起皱等问题，焊缝强度也会降低；低温时，膜材变脆，焊接难度增大，焊缝易开裂。针对高温情况，可选择在早晚时段施工，避免中午高温；若无法避开高温，可采用喷水降温等方式，降低膜面温度。对于低温环境，焊接前对膜材进行预热，**焊接温度，增加焊接压力，同时做好焊接后的保温措施，让焊缝缓慢冷却 。另外，考虑到防渗膜热胀冷缩的特性，在铺设时预留一定的伸缩余量，一般每 10 米预留 10 - 20cm 的伸缩量，防止因温度变化导致膜体被拉裂。膜破损修复技巧：在养殖防渗膜的施工和使用过程中，难免会出现破损情况。一旦发现破损，应立即进行修复。对于较小的破损，如针孔、小裂缝等，可使用与防渗膜材质相同的小块膜材，采用热风焊枪进行焊接修补。将焊枪温度调至合适范围，一般比正常焊接温度略高 10 - 20℃，先对破损处和修补片进行预热，然后将修补片覆盖在破损处，均匀加热，使两者充分熔融结合，**后用压辊压实。对于较大的破损，可先裁剪一块尺寸合适的防渗膜作为补丁，补丁尺寸应比破损处周边大 10 - 15cm ，采用焊接机进行焊接修复。焊接时，按照正常的焊接工艺参数进行操作，确保焊缝的密封性和强度。修复完成后，对修复部位进行质量检测，采用上述的气压测试、真空测试等方法，确认修复合格 。
