氧化塘防渗膜焊接全解析：这些关键细节直接决定工程质量-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >公司新闻

氧化塘防渗膜焊接全解析：这些关键细节直接决定工程质量

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2026/6/8

氧化塘防渗膜焊接是整个防渗系统的核心工序，焊接质量直接决定工程能否实现长期无渗漏运行。本文从焊接前准备、操作参数控制、焊缝检测方法到常见问题处理，系统梳理氧化塘防渗膜焊接的关键细节与注意事项，帮助施工人员和项目管理者精准把控每一道焊缝的质量，确保防渗层完整可靠。
焊接前的核心准备
基面处理是**道关卡
焊接能否成功，七成取决于基面质量。氧化塘的塘底和边坡必须彻底清理树根、石块、硬土块等尖锐物体，这些杂物一旦残留，轻则刺穿膜材，重则在焊接时形成隔离层导致焊不透。基面需压实平整，无明显凹凸和空洞，边坡坡度不宜过陡，便于膜材铺展和后续锚固。
搭接面清洁决定焊接成败
焊接前，搭接区域宽度约十至十五厘米的范围必须用干净棉布和打磨机彻底清洁，去除灰尘、水分、油污。哪怕一粒砂子或一滴露水，都可能在焊缝中形成渗漏点。这一步看似简单，却是**容易被忽视的关键环节。
试焊是必须执行的工序
正式焊接前，必须用同材质边角料进行试焊。通过调整温度、速度、压力等参数，制作试焊样品并进行剥离和剪切测试，确认焊缝强度达标后才能大面积施工。不同环境温度、湿度下，参数需要重新校核，不存在"一套参数通吃"的情况。
焊接操作关键细节
双轨热楔焊接是主流方式
氧化塘防渗膜的大幅面连接主要采用双轨热楔焊接。焊机的加热楔在移动中同时熔融上下两层膜材，后部滚轮随即加压使其粘合，冷却后形成两条平行焊道和中间一条封闭气道。气道的存在让后续气压检测成为可能，这是双轨焊接相比单轨焊接的核心优势。
三大参数必须精准控制
温度、速度、压力是焊接质量的三大核心参数。以一点五毫米厚度的高密度聚乙烯膜为例，焊接温度通常设定在三百八十至四百二十摄氏度之间，行走速度控制在每分钟两至三米。温度过低或速度过快会导致焊接不牢，温度过高或速度过慢则可能烫穿膜材。每日开工前都应重新试焊确认参数。
挤压焊枪处理复杂部位
对于拐角、T型接头、管道穿膜等双轨焊机无法到达的部位，需使用挤压焊枪。焊枪将焊条熔融后挤出，填充在缝隙中形成一道密封焊道。这类焊缝的质量更依赖操作人员的经验，焊接时需确保焊条与母材充分融合，无断裂和空隙。
焊缝检测不可少
目测检查是基础
每条焊缝完成后，首先进行目测：焊道应平整均匀，无烫伤、气泡、漏焊或虚焊。搭接宽度全程保持一致，焊缝处位于上层膜边缘应打磨成倾角，有利于焊接质量提升。
气压检测是核心手段
针对双轨热楔焊缝，将焊缝两端封堵，向中间气道充入规定压力的空气，保持一定时间后观察压力表是否稳定。压力不降说明焊缝密闭性合格，压力下降则定位漏点立即修补。这是**常用也**直观的非破坏性检测方法。
真空检测与电火花检测作补充
对于挤压焊缝或复杂节点，可采用真空罩检测法，在焊缝表面涂肥皂水，用真空罩抽真空观察是否产生气泡。若在导电基材上施工，还可使用电火花检测法，通过探测漏点放电来**定位缺陷。
常见问题与避坑要点
搭接宽度不足是**大隐患
搭接宽度不应小于十厘米，这是保证焊接操作面和**冗余的底线。宽度过小，焊缝有效结合面积不足，受力后极易开裂渗漏。同时，横向焊缝间距不小于半米，邻近焊缝应错开形成T型而非十字交叉，避免应力集中。
环境条件直接影响焊接质量
气温低于五摄氏度不宜施工，风力超过四级应设置挡风屏障。雨雪天气必须停止作业，潮湿基面会严重影响焊接强度。**佳施工条件是气温适中、无风或微风的晴天。
锚固与保护层同样关键

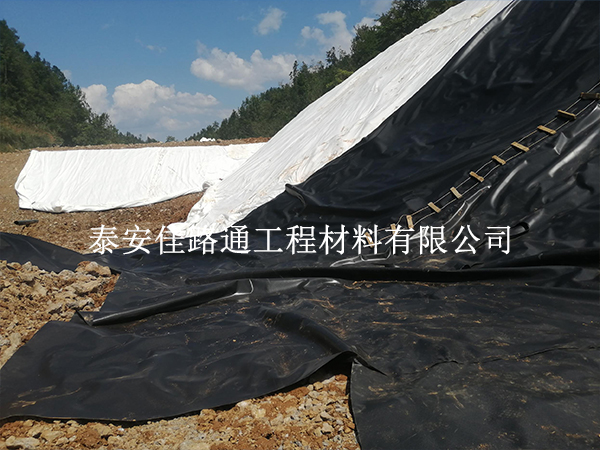

焊接检测合格不等于工程结束。塘顶需开挖锚固沟，将膜端埋入并用混凝土或夯实粘土回填压实。膜面上应及时铺设保护层，通常为土工布或砂土层，防止紫外线老化和机械损伤。保护层铺设时严禁尖锐工具直接接触膜面，运输车辆不得在裸露膜面上行驶。
氧化塘防渗膜焊接是一项环环相扣的系统工程，从基面处理到参数控制，从焊缝检测到后期保护，每一个细节都在为"滴水不漏"这个目标服务。规范操作、严格检测、注重细节，才能让防渗层真正经得起时间考验。

上一篇:土工膜还没到寿命就开裂？这套防老化方案早知道早受益
