防渗膜接缝漏了等于白干！垃圾填埋场施工必看的处理要诀-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >公司新闻

防渗膜接缝漏了等于白干！垃圾填埋场施工必看的处理要诀

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2026/6/18

垃圾填埋场的防渗系统能不能扛住渗滤液的长期侵蚀，关键不在膜本身，而在接缝。据行业统计，超过八成的防渗失效都出在接缝处理环节。下面整理了五个实战中**容易被忽视的接缝处理要点，供工程技术人员参考。

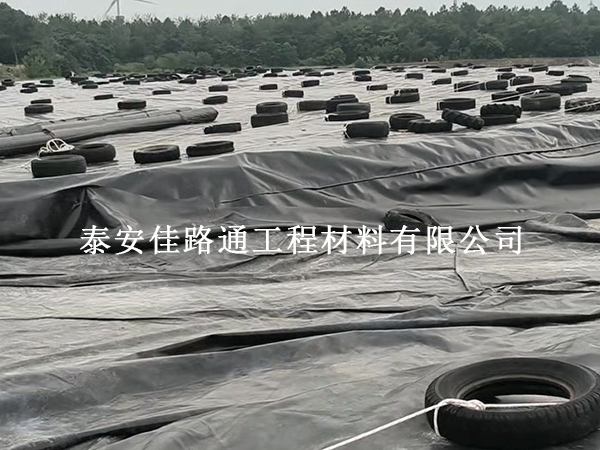

接缝双轨热熔焊接是基本功
垃圾填埋场防渗膜普遍采用HDPE材质，接缝处理**双轨热熔焊接。具体操作是：先用热楔焊机完成内缝焊接，再用挤出焊机完成外缝焊接，两条焊缝之间保留约10mm的气密腔。这个气密腔是后期检测的通道，也是判断焊接质量的核心依据。单轨焊接虽然速度快，但气密性远不如双轨，规范要求的工程项目中不建议使用。
T型缝和十字缝要专项处理
施工现场难免出现膜与膜交叉的T型缝或十字缝，这类节点是渗漏高风险区。处理原则是：先焊焊缝，再补补丁。操作时需要在交叉点预贴一块比交叉区域每边各大出100mm的补丁膜，补丁膜与主膜之间同样采用双轨焊接。补丁膜的厚度应与主膜一致或更厚，严禁使用薄膜凑合。
焊接温度和行进速度必须匹配
很多现场问题不是技术不对，而是参数没调好。HDPE防渗膜的热熔焊接温度一般控制在280℃～350℃之间，具体值取决于膜的厚度和配方。温度过低，熔合不充分，焊缝强度不够；温度过高，膜材碳化降解，反而降低性能。同时焊机行进速度要均匀，一般控制在2～4m/min，忽快忽慢会导致焊缝宽窄不一，形成薄弱点。
焊接前基面处理决定成败
不少施工队把精力全放在焊机上，却忽略了焊前准备。焊接区域必须干燥、无尘、无油污，膜面有水膜或泥沙会直接导致虚焊。规范做法是：焊接前用干净的白布擦拭焊缝两侧各50mm范围，确认无水分和杂质后再开焊。雨天或高湿度环境下，建议搭设临时遮雨棚，焊缝冷却前**不能触碰或踩踏。
气密性检测是**后一道防线
焊完不检等于没焊。双轨焊缝完成后，需要用气压检测法进行逐段检验：将气密腔两端封堵，注入0.15～0.25MPa的压缩空气，保压5分钟，压力下降不超过10%即为合格。如果压力快速下降，说明焊缝存在漏点，必须标记位置、返工重焊，直到检测通过。这一步省不得，否则后期渗滤液一旦突破，修补成本是初期处理的数十倍。
写在**后：防渗膜接缝处理没有捷径，靠的是规范的工艺、严格的参数控制和逐项检测。把这五个要点落实到每一条焊缝上，填埋场的防渗系统才能真正扛得住时间考验。

上一篇:氧化塘防渗膜厚度怎么选？这几个核心因素决定成败
