拒绝渗漏隐患：垃圾填埋场防渗膜高质量焊接实战技巧
浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2026/8/19

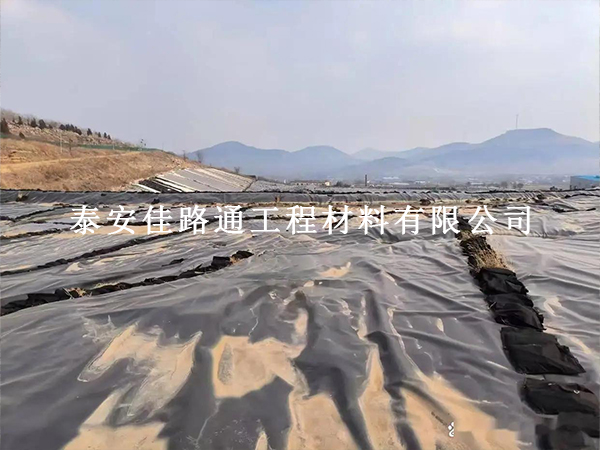

在垃圾填埋场防渗工程中，土工膜的焊缝是整个防渗系统中**薄弱的环节。面对庞大的库区面积和复杂的边坡地形，粗放式的焊接极易留下渗漏隐患。要打造高质量的焊缝，施工团队必须摒弃经验主义，将以下核心焊接技巧内化为标准化的作业规范。坚持每日试焊与参数动态锁定焊接参数并非一成不变，必须根据当天的气温、风速和湿度进行动态调整。每天正式开工前，必须使用现场同批次材料进行试焊，通过剥离和剪切试验确认母材撕裂而焊缝未脱开后，才能锁定当天的温度、速度和压力参数。严禁凭感觉盲目开工，避免大面积虚焊导致返工。界面深度清理与热熔温度把控焊缝的牢固度直接取决于界面的洁净度。施焊前，必须用干净抹布彻底清理搭接面，确保无泥沙、油污和结露。在热熔焊接过程中，需将温度严格控制在350℃至400℃的区间内。温度过低会导致膜材无法有效熔融，产生虚焊分层；温度过高则会导致膜体烧焦老化，破坏材料原有的力学性能。匀速推进与双轨气密性检测大面积拼接应采用双轨热熔焊机，形成两道平行焊缝。焊接速度需均匀控制在1至2米/分钟，过快会造成熔融不充分，过慢则会导致膜材过度加热变形。焊接完成后，必须利用双轨焊缝中间预留的空腔进行充气检测。将气压充至规定值并维持数分钟，若压力不下降，方可判定该段焊缝气密性合格。复杂节点的挤压堆焊与柔性处理对于T型接头、管道穿孔或拐角等热熔焊机无法触及的复杂部位，必须采用单缝挤压焊接。施工时需使用与母材同质的专用焊条，将熔融状态的焊条均匀填充到焊缝间隙中。对于管道穿孔处，需将膜材紧密包裹管道，并使用补丁进行多层堆焊加强，确保深度的分子级融合。恶劣工况应对与成品保护在温度变化较大或风速变化的情况下，土工膜会因热胀冷缩产生伸展或收缩，此时必须及时调节焊机的温度和速度，杜绝拼缝弯曲、重叠或烫穿。同时，焊接和修补工作必须连续进行，设备和工具严禁直接放在膜面上，防止人为造成的意外划伤或机械性损伤。垃圾填埋场防渗膜的高质量焊接是一项极其严谨的系统工程。从每日的试焊参数锁定、界面的深度清理，到匀速推进的规范操作与复杂节点的精细处理，每一个技巧都环环相扣。只有将这些规范化的操作标准真正落实到每一道焊缝中，才能打造出坚不可摧的防渗屏障，确保填埋场长期、**、稳定地运行。
