防渗土工膜搭接边热熔压合施工技术规范-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >行业动态

防渗土工膜搭接边热熔压合施工技术规范

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2026/9/19

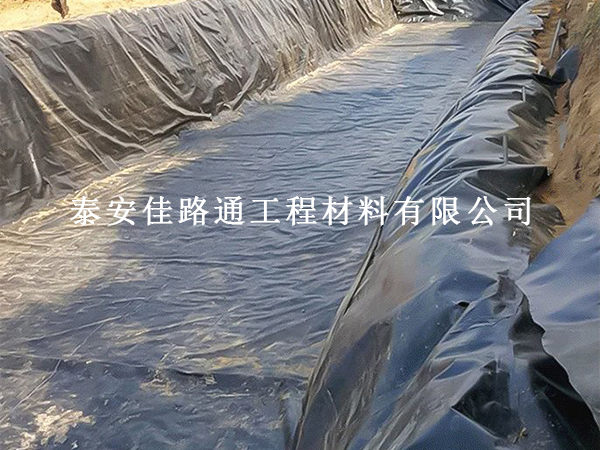

防渗土工膜（HDPE）在养殖工程中的防渗效果，很大程度上取决于搭接边热熔压合的质量。若压合不牢、参数失准或细节疏忽，极易导致后期焊缝开裂、池体渗漏，影响养殖效益。以下从环境控制、参数调节、压合操作、质量检测四个维度，总结实用技巧，帮助养殖户规范施工，确保防渗系统长效可靠。
一、环境控制：避开**天气，保障焊接条件
热熔压合对环境条件极为敏感，施工前需严格把控：
温度范围：环境温度宜控制在5℃-40℃。气温低于5℃时，膜材柔韧性下降，需搭设保温棚并延长焊机预热时间；高温天气应避开中午时段，防止膜面过热导致焊接过度。
风力限制：风力超过4级（5.5m/s）应停止施工，风小时用砂袋压住土工膜，防止风吹扯动影响搭接精度。
降水规避：雨天、雪天禁止施工；雨后复工需晾晒至基底含水率低于15%，并对膜面进行电火花全检，确保无潮湿隐患。
二、参数调节：试焊先行，精准匹配膜厚
焊接参数需根据膜厚、环境温度动态调整，避免“一刀切”：
试焊验证：每日开工前、中班及环境变化时进行试焊，试焊长度不小于300mm。通过剥离强度（≥25N/mm）和剪切强度（≥30N/mm）测试，确定**佳温度、速度和压力，合格后方可正式焊接。
参数参考：
双轨热熔焊：热楔温度420℃±10℃，速度2.0m/min±0.1m/min，压力900N±50N（适用于大面积平整区域）。
挤压焊：温度340℃，速度0.5m/min，焊条需预热30min（适用于T型节点、修补等特殊部位）。
膜厚适配：厚膜（≥1.5mm）焊接需适当**温度、降低速度，确保熔接牢固；薄膜（≤1.0mm）则需降低温度、**速度，防止烤穿破损。
三、压合操作：清洁到位，匀速推进
压合过程需严格遵循“清洁→对准→压合→冷却”流程，杜绝虚焊、夹渣：
界面清理：焊接前用工业酒精或专用工具清理接缝面，确保无油污、灰尘、泥沙、结露、潮湿，清理宽度≥120mm。严禁手擦，防止二次污染。
搭接对准：双轨热熔焊接搭接宽度≥10cm，挤压角焊搭接宽度≥100mm。相邻两幅纵向接头应相互错开1m以上，距坝脚、弯脚处1.5m以上，严禁十字交叉焊接。
匀速压合：焊机沿搭接缝匀速平稳推进，确保热楔将上下两片膜同时加热至熔融状态，并由压辊即时压实。焊接应连续进行，尽量减少停顿，防止焊缝不均。
冷却保护：焊缝自然冷却时间不少于30min，冷却前禁止踩踏或施加外力；低温时段焊接后应用棉被覆盖保温，防止温差导致焊缝开裂。
四、质量检测：双重验证，杜绝漏点
焊接完成后，需通过非破坏性和破坏性检测双重验证，确保焊缝质量：
充气检测（双轨焊缝）：充气压力0.2MPa，保压5min，压降≤0.02MPa为合格。若压力快速回落，标记漏点位置返工修补。
真空检测（挤压焊/T型节点）：负压≥25kPa，保压30s，无气泡产生为合格。
破坏性检测：每500m焊缝切取1组样条做拉伸、剥离试验，强度需达到母材性能80%以上；不合格则双倍复检或整条返工。
外观检查：所有焊缝100%目视检查，要求平整、无气泡、无焦糊、无滑焊、跳焊、虚焊。
防渗土工膜搭接边热熔压合是防渗工程的核心环节。从环境条件的严格把控、焊接参数的精准调节，到压合操作的规范执行和质量的严格检测，每一步都需严格把控。只有将细节做到位，才能让防渗膜真正成为养殖工程的“长效盾牌”，实现“一次铺设，长期省心”的目标。

上一篇:养殖防渗膜长效防护指南：从铺设到运维的实用技巧
