聚乙烯防渗膜的铺设是水库防渗工程的重点-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >公司新闻

聚乙烯防渗膜的铺设是水库防渗工程的重点

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2024/6/22

土工材料产品市场逐渐的发展壮大起来，聚乙烯防渗膜就是比较重点的土工材料产品，是提升工程建设防渗效率的关键，我公司多年来研究生产聚乙烯防渗膜产品，对于聚乙烯防渗膜的各方面使用施工技巧也是比较了解的，关于聚乙烯防渗膜铺设于水库中的知识，小编为您进行了总结概括。
聚乙烯防渗膜施工是水库防渗工程施工中的关键环节，焊接方式为双层焊接搭接，焊缝检查为气密性检查。施工程序：聚乙烯防渗膜的铺装、剪切-核对-整理-薄膜定型-擦灰-焊接试验-焊接试验-焊缝检验-修补-复检-验收。

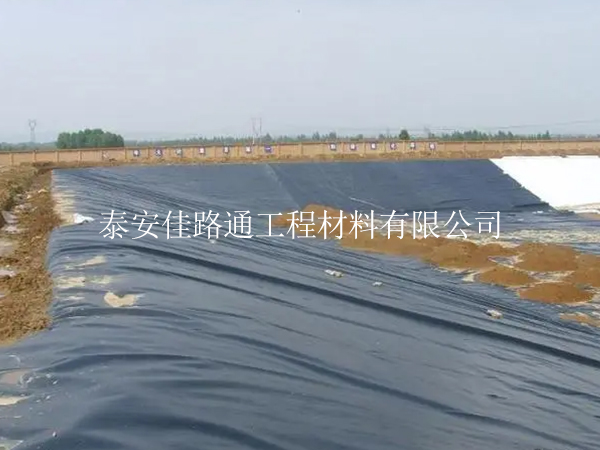

1、聚乙烯防渗膜是用人工铺设的。
聚乙烯防渗膜块之间形成的结点应为T字形，不能做十字形，聚乙烯防渗膜搭接面应无污垢、沙土、积水等杂质存在，否则会影响焊接质量，如聚乙烯防渗膜铺设不到位，聚乙烯防渗膜搭接面应保持平整，聚乙烯防渗膜的边角每5m应放置一个40kg重的砂袋。
2、焊接。
焊机采用自动调温(调速)电热熔挤压焊机，焊接过程中PE膜应平行对正、适量搭接。对试件进行现场撕拉检验，焊缝未撕拉坏，母材撕拉合格。焊缝处聚乙烯防渗膜应熔合，不得有虚焊、漏焊或超焊现象，如有漏焊、漏焊或超焊现象，用热熔挤压焊机对切割损伤部位进行补焊，补焊深度应大于破损直径一倍以上，补缝宽度应为2×10mm。
3、焊接检验。

焊接试验采用充气方法进行，对双缝的充气长度为30~60米，双缝之间的充气压力在0.15~0.20MPa之间，时间为1~5min，压力无明显降低者为合格，试验完成后，应立即用热容量挤压焊法对双缝中的压孔进行补堵。

上一篇:关于藕池防渗膜在施工中需要避免的环境详解
