养殖防渗膜施工：四季规范要点，避开气候影响
浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2025/8/13

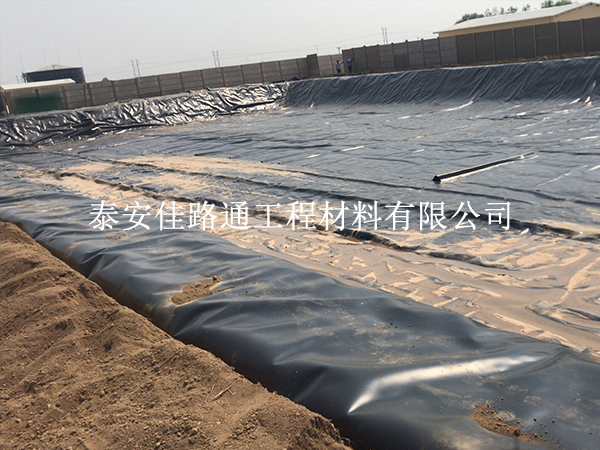

养殖防渗膜施工质量受季节气候影响显著，温度、湿度、降水等因素的变化，会直接影响膜材性能和焊接效果。针对不同季节的气候特点制定针对性施工规范，才能确保防渗系统稳定可靠，避免因季节因素导致的返工或隐患。春季施工：防湿防潮，控制焊接环境地基处理防返潮春季土壤含水率高（尤其雨后），地基需晾晒 3-5 天，用环刀法检测压实度≥90%、含水率≤18% 后方可施工。若地基出现 “弹簧土”（踩上去发软回弹），需掺入 3%-5% 生石灰粉翻拌晾晒，降低含水率（每平方米生石灰用量约 5kg），避免膜材铺设后因地基沉降产生撕裂。焊接避开阴雨时段选择连续 3 天无雨的窗口期施工，焊接时环境湿度需≤85%（用湿度计实时监测）。若施工中遇小雨，立即用防水布覆盖已铺设膜材，停止焊接，待膜面完全干燥（用干抹布擦拭无痕迹）后，重新试焊（参数与原设置一致）确认合格方可继续。膜材存储防霉变春季空气潮湿，膜材需存放在通风干燥的棚内，底部垫 30cm 高木板，每卷膜材间距≥20cm，避免堆叠挤压导致通风不良。存放时间不超过 10 天，开箱后的膜材需在 24 小时内铺设完毕，防止吸潮后边缘粘连（分离时易造成撕裂损耗）。夏季施工：控温防晒，避免材料老化高温时段错峰作业夏季正午温度常超过 35℃，膜材表面温度可达 50℃以上（易导致热老化），施工需安排在早晚时段（6:00-10:00、16:00-19:00）。若必须在高温时段施工，需在膜材表面覆盖遮阳网（遮光率≥80%），并每 2 小时测量一次膜温，超过 40℃立即停工。焊接参数动态调整高温环境下膜材易软化，焊接温度需比常温降低 10-20℃（如 1.0mm 膜材常温用 320℃，夏季调至 300-310℃），行走速度** 0.2-0.3m/min（从 1.0m/min 调至 1.2m/min），避免过焊导致膜材烧焦（烧焦处拉伸强度下降 50% 以上）。做好人员与材料防护膜材搬运时工人需戴隔热手套，避免高温膜材烫伤皮肤；焊接设备连续工作 2 小时需停机冷却 30 分钟，防止电机过热影响温控精度。同时，施工现场备足饮用水（每班组不少于 20L），预防中暑。秋季施工：防风防干，保障焊接质量应对大风天气秋季风力常达 4-5 级，膜材铺设时需随铺随固定（每 2 米用沙袋压实），避免被风吹起褶皱（褶皱处焊接易产生气泡）。风力超过 6 级时停止施工，已铺设未焊接的膜材需用钢丝绳整体固定（间隔 5 米设 1 个锚固点），防止移位。控制膜材干燥度秋季空气干燥，膜材易因静电吸附灰尘，焊接前需用粘尘滚筒清理搭接边（比抹布清洁效率提升 30%），确保无粒径＞0.5mm 的杂质。干燥环境下膜材脆性略增，铺设时禁止剧烈弯折（弯曲半径≥50cm），避免产生微裂纹。抢抓施工黄金期秋季中后期（10-11 月）气温稳定在 15-25℃，是防渗膜施工的**佳时段，可加快施工进度（单日可完成 800-1000㎡铺设焊接）。但需注意早晚温差（可达 10℃以上），焊接前需让膜材温度与环境温度一致（提前 2 小时将膜材运至现场），避免因温度差导致焊接不实。冬季施工：防寒防冻，确保材料性能低温环境施工限制当气温低于 5℃时，膜材脆性显著增加（拉伸强度下降 20%），需停止焊接作业；低于 0℃时，禁止进行膜材铺设（折叠易产生永久损伤）。若需赶工期，需搭建保温棚（内部温度维持在 10℃以上），棚内配备暖气设备（每 100㎡用 1 台 2kW 暖风机）。焊接前预热处理冬季膜材硬度高，搭接边需用热风枪（温度调至 60-80℃）预热 10-15 秒（距离膜面 15cm），使膜材边缘软化（但不熔化），再进行焊接。焊接温度需** 20-30℃（1.0mm 膜材用 340-350℃），速度降低 0.2-0.3m/min，确保熔浆充分融合。防冻与**措施地基不得有冻结层（冻土厚度＞5cm 需用冻土破碎机处理），铺设前需清除膜材表面冰霜（用干抹布蘸酒精擦拭，避免划伤）。施工人员需穿防滑鞋，焊接设备电源线需检查绝缘层（低温易脆化开裂），防止触电事故。养殖防渗膜施工的四季规范，核心是 “顺应气候、动态调整”。春季防湿、夏季控温、秋季防风、冬季防寒，每个季节抓住主要矛盾，就能在保证质量的前提下**施工。实际操作中，需结合当地具体气候数据（如近 5 年同期温湿度）制定更细化的方案，若遇到**天气（如夏季暴雨、冬季暴雪），需果断停工并做好防护，避免因抢工期留下渗漏隐患。关于不同地区的季节施工差异，欢迎在评论区留言交流。
