沼气池黑膜变形撕裂？根源排查与预防指南-泰安佳路通工程材料有限公司

新闻分类

NEWS

联系我们

联系人：张经理
手     机：18205483839
电     话：0538-8660008
传     真：0538—8660009
地     址：泰安高新区北集坡街道办事处西百子坡村
邮     箱：tsjialutong@126.com

新闻详细

您现在的位置：首页 > 新闻动态 >行业动态

沼气池黑膜变形撕裂？根源排查与预防指南

浏览次数：次信息来源：泰安佳路通工程材料有限公司发布时间：2026/9/21

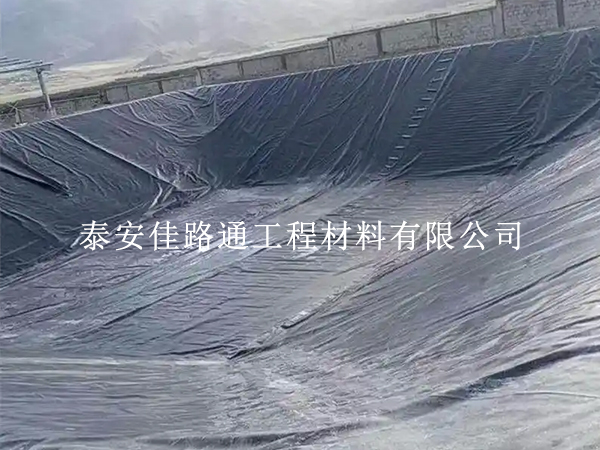

沼气池黑膜（HDPE土工膜）作为全封闭厌氧发酵的核心防渗层，其完整性直接决定产气效率与环保合规性。然而，部分项目运行中常出现膜体变形、鼓包甚至撕裂破损，不仅导致沼气泄漏、产气骤降，还可能引发粪污渗漏污染。以下从材料、施工、运维三个维度，系统分析变形撕裂的核心原因，并提供针对性解决方案。
一、材料选型：劣质膜材是“先天隐患”
黑膜的使用寿命与抗变形能力，首先取决于原料品质与厚度匹配：
回收料冒充全新料：部分低价膜采用回收PE或LDPE材质，抗老化、抗穿刺性能极差。这类膜在沼液腐蚀、紫外线照射下，2-3年即出现粉化、脆裂，温差变化时易撕裂。
厚度与场景不匹配：小型池（＜5000m³）可选用1.0mm膜，但中大型池（≥5000m³）若仍用薄规格膜，在沼液压力、地基沉降作用下，易被拉伸变形甚至穿孔。
缺乏抗老化助剂：优质黑膜需添加碳黑（≥2.0%）与抗UV稳定剂，劣质膜因助剂不足，长期暴晒后分子链断裂，柔韧性丧失，冬季低温下直接脆裂。
二、施工缺陷：不规范操作埋下“定时炸弹”
施工环节的疏漏是变形撕裂的直接诱因，常见问题包括：
基底处理不到位：池底残留碎石、树根等尖锐物，或未铺设细砂垫层（10-15cm）、土工布保护层，长期承压下膜体被刺穿；基底未夯实，沉降不均导致膜面褶皱、焊缝拉扯开裂。
边坡与倒角设计错误：边坡过陡（＜1:1.5）或池底与边坡交接处未做圆弧倒角（半径≥0.5m），形成应力集中点，温差伸缩或水压挤压时，膜体从直角处撕裂。
铺膜过紧无余量：为追求“平整美观”，铺膜时未预留2%-3%伸缩余量，夏季高温膨胀、冬季低温收缩时，膜材无缓冲空间，直接拉裂焊缝或锚固边。
焊接质量不达标：焊缝存在虚焊、针孔，或未进行充气检测（0.02-0.03MPa保压24小时），运行中沼气从薄弱处泄漏，压力失衡导致膜体鼓包变形。
锚固沟施工不规范：锚固沟深度不足（＜60cm）、宽度不够（＜50cm），或回填未分层夯实，大风、冻融作用下膜边翘起松动，池内压力波动时膜体被拉扯撕裂。
三、运维疏忽：压力失衡与外部损伤加速破损
运行阶段的管控缺失，会让小问题演变为大破损：
压力管控失效：未安装正负压保护器、泄压阀，池内压力过高（＞0.03MPa）时顶膜过度鼓起，焊缝受力拉伸撕裂；压力过低（负压）时膜体吸附塌陷，贴合液面影响发酵并加速磨损。
积水与积雪未及时清理：雨季顶膜积水深度超50cm，或冬季积雪超10cm未清扫，额外荷载导致膜体变形、焊缝开裂；积水长期浸泡还会加速膜材老化。
外力损伤未修复：动物踩踏、人为踩踏、树枝刮擦等造成的微小破损，未及时修补，在沼气压力、沼液腐蚀下逐步扩大，**终形成大面积撕裂。
冬季冻胀破坏：北方地区未采取保温措施（如覆盖秸秆、搭建保温棚），冻土膨胀拉扯膜体，或低温下膜材脆化，轻微外力即导致破损。
四、解决方案：从根源规避变形撕裂
材料把关：选用全新料HDPE黑膜，厚度按池容匹配（底膜≥1.0mm，顶膜≥1.5mm），索要第三方检测报告，现场燃烧测试（全新料无黑烟、石蜡味）。
施工规范：基底清杂夯实+细砂垫层+土工布防护；边坡1:1.5-1:2放坡，阴阳角圆弧倒角；铺膜预留伸缩余量，双轨焊接后100%充气检测；锚固沟深≥60cm、分层回填。
运维到位：标配正负压保护器、泄压阀，每日监测压力（0.01-0.03MPa）；雨季及时抽排积水，冬季清扫积雪、覆盖保温；定期巡检膜体，发现破损立即采用挤压焊修补。
沼气池黑膜的变形撕裂，本质是“材料-施工-运维”全链条失控的结果。唯有从源头选用达标膜材、施工中严格执行规范、运行中精细化管控，才能让黑膜真正成为“长效防渗盾牌”，实现产气稳定、环保合规、十年无忧的目标。

上一篇:防渗土工膜搭接边热熔压合施工技术规范
